Trong quá trình thiết kế thiết bị điện tử, một trong những thách thức lớn nhất mà kỹ sư thường gặp phải là thiết bị bị rớt bài test EMC – đặc biệt là nhiễu dẫn (Conducted EMI) trong dải tần 150 kHz – 30 MHz khi thử nghiệm theo chuẩn CISPR 11/22, CISPR 32, IEC 61000-6-4….
Và cách phổ biến nhất để xử lý lỗi này chính là thiết kế EMI Filter đúng cách.
1 EMI Filter là gì?

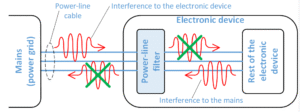

EMI Filter (Electromagnetic Interference Filter) là một mạng lọc nhiễu gồm tụ điện (X, Y capacitor), cuộn cảm (choke) và đôi khi có thêm ferrite bead hoặc MOV, dùng để giảm nhiễu điện từ không mong muốn truyền trên dây nguồn hoặc dây tín hiệu.
➡ Mục tiêu của EMI filter:
-

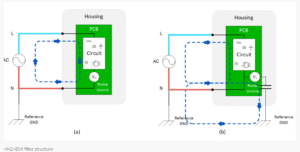

Giảm nhiễu Differential Mode (DM) – nhiễu giữa hai dây
-
Giảm nhiễu Common Mode (CM) – nhiễu so với mass/earth
-
Đảm bảo sản phẩm đạt chuẩn EMC
-
Hạn chế fail test tại phòng lab EMC
Vì sao phải thiết kế EMI filter càng sớm càng tốt?
Nếu bạn đợi đến lúc đưa thiết bị đi test EMC rồi mới xử lý nhiễu thì:
❌ Thời gian R&D bị kéo dài
❌ Chi phí sửa thiết kế tăng cao
❌ Có nguy cơ delay ra mắt sản phẩm
✅ Giải pháp đúng: Thiết kế EMI filter ngay từ đầu trong giai đoạn PCB design
PHẦN 2 – PHÂN TÍCH NGUỒN NHIỄU VÀ XÁC ĐỊNH MỤC TIÊU LỌC
1. Xác định loại nhiễu
Trong thiết kế EMI filter, bước đầu tiên là phân loại nhiễu:
| Loại nhiễu | Đặc điểm | Ký hiệu | Cách xử lý |
|---|---|---|---|
| Differential Mode (DM) | Nhiễu xuất hiện giữa 2 dây nguồn (Line – Neutral) | DM | Cuộn cảm DM + tụ X |
| Common Mode (CM) | Nhiễu cùng chiều trên cả dây nguồn so với GND | CM | Cuộn cảm CM + tụ Y |
Tip kỹ thuật: Hầu hết các bộ nguồn xung (SMPS) đều phát sinh DM + CM, nên filter phải xử lý cả hai loại.
2. Đo và phân tích phổ nhiễu
Trước khi chọn linh kiện, kỹ sư cần đo nhiễu thực tế:
-
Conducted EMI: 150 kHz – 30 MHz, dùng LISN + EMI receiver hoặc Spectrum Analyzer
-
Radiated EMI: >30 MHz, nếu cần xác định nguồn bức xạ
-
Lưu ý: Nếu chưa có lab, có thể dùng oscilloscope + FFT để ước lượng biên độ và tần số nhiễu.
Kết quả đo sẽ giúp xác định dải tần cần lọc, biên độ DM/CM, và từ đó tính giá trị linh kiện phù hợp.
3. Xác định mục tiêu thiết kế filter
Mục tiêu filter phải rõ ràng:
-
Giảm nhiễu DM → đảm bảo dòng điện giữa Line – Neutral không vượt mức quy định.
-
Giảm nhiễu CM → hạn chế dòng rò, giảm bức xạ EMI ra môi trường.
-
Dải tần lọc hiệu quả → tập trung vào dải tần gây fail trong test CISPR.
-
Tối ưu chi phí & kích thước → không over-design, phù hợp PCB layout.
PHẦN 3 – CẤU TRÚC EMI FILTER VÀ CÁC LOẠI PHỔ BIẾN
1. Các thành phần cơ bản của EMI Filter
Một bộ EMI filter cơ bản gồm:
-
Cuộn cảm (Inductor / Choke)
-
DM choke: Lọc Differential Mode (Line – Neutral)
-
CM choke: Lọc Common Mode (Line & Neutral so với GND)
-
Lõi ferrite phổ biến, dòng định mức ≥ dòng tải.
-
-
Tụ điện
-
Tụ X (X-capacitor): nối giữa Line – Neutral, lọc DM
-
Tụ Y (Y-capacitor): nối Line/Neutral → GND, lọc CM
-
Loại X2 / Y2 an toàn điện áp AC ~250V – 310V cho nguồn 230VAC.
-
-
Optional: Ferrite Bead / MOV
-
Dùng cho tần số cao >30 MHz, bảo vệ surge và bức xạ.
-
2. Cấu trúc filter phổ biến
| Loại filter | Cấu trúc | Ưu điểm | Ứng dụng |
|---|---|---|---|
| LC Filter | L – C đơn giản | Nhỏ gọn, dễ thiết kế | Thiết bị nhỏ, dòng thấp |
| π Filter | C – L – C | Hiệu quả hơn LC đơn | SMPS, board công suất nhỏ |
| T Filter | L – C – L | Tăng khả năng lọc DM | Nguồn công suất, biến tần |
| CM + DM Filter kết hợp | CM choke + DM choke + X/Y capacitor | Lọc toàn diện cả DM & CM | Chuẩn công nghiệp, SMPS 230VAC |
Tip kỹ thuật: Với nguồn xung, filter CM + DM kết hợp là chuẩn an toàn và phổ biến nhất.
3. Nguyên tắc thiết kế filter
-
Đặt filter gần đầu vào nguồn
-
Giảm loop nhiễu, bảo vệ toàn bộ mạch phía sau.
-
-
Tách dòng sạch – dòng bẩn rõ ràng
-
Line/Neutral đi qua choke, load sau filter.
-
-
Giữ dây nối tụ Y ngắn nhất có thể
-
Giảm bức xạ và độ cảm ứng.
-
-
PCB layout tốt
-
Ground plane liên tục, tránh vòng lặp lớn.
-
4. Mẹo chọn linh kiện
| Linh kiện | Mẹo chọn |
|---|---|
| Cuộn cảm DM | Dòng định mức ≥ dòng tải + saturation ≥ dòng peak |
| Cuộn cảm CM | Chọn LCM lớn để giảm CM, dòng chịu được peak surge |
| Tụ X | Điện áp AC ≥ 310VAC, X2 rated, ESR thấp |
| Tụ Y | Điện áp AC ≥ 250V, Y2 rated, chịu peak surge |
| Ferrite Bead | Băng thông cao >30 MHz, dòng chịu được max load |
PHẦN 4 – TÍNH TOÁN VÀ LỰA CHỌN LINH KIỆN EMI FILTER
1. Tính tụ X (lọc DM)
Công thức cơ bản:
XC=12πfCX_C = \frac{1}{2 \pi f C}
-
X_C: trở kháng của tụ ở tần số f
-
f: tần số nhiễu cần giảm
-
C: dung lượng tụ
Ví dụ:
-
Nguồn 230VAC, nhiễu DM 150 kHz – 30 MHz
-
Chọn Cx = 0.1 µF – 0.22 µF (X2 rated) → giảm DM hiệu quả
Lưu ý:
-
Chọn điện áp AC ≥ 275VAC
-
Loại X2/Y2 an toàn theo IEC
2. Tính tụ Y (lọc CM)
Công thức cơ bản:
Ileak=2πfCYVI_{leak} = 2 \pi f C_Y V
-
C_Y: dung lượng tụ Y
-
V: điện áp AC định mức
-
I_leak: dòng rò cho phép (< 0.5 mA thường)
Ví dụ:
-
AC 230V, C_Y = 1 nF – 4.7 nF → leakage < 0.5 mA
-
Loại Y1/Y2, rated IEC 60384-14
Tip: Tụ Y càng nhỏ → leakage nhỏ, nhưng hiệu quả lọc CM giảm. Lựa chọn vừa đủ.
3. Lựa chọn cuộn cảm DM và CM
| Loại | Chỉ tiêu chọn | Lưu ý |
|---|---|---|
| DM Choke | L ≈ 1 – 5 mH | Dòng định mức ≥ dòng tải, saturation ≥ peak current |
| CM Choke | LCM ≈ 1 – 10 mH | Dòng chịu peak surge, giảm CM hiệu quả |
-
Choke lõi ferite cho băng thông cao và saturation thấp
-
Với nguồn công suất lớn (>5A), chọn các core gấp đôi hoặc triple để tránh bão hòa.
4. Ví dụ thiết kế đơn giản cho SMPS 230VAC – 24VDC/5A
| Linh kiện | Giá trị đề xuất |
|---|---|
| Tụ X | 0.1 µF / 275VAC X2 |
| Tụ Y | 2.2 nF / 250VAC Y2 |
| Cuộn cảm DM | 2 mH / 5A |
| Cuộn cảm CM | 5 mH / 5A |
Kết hợp theo sơ đồ CM choke + DM choke + X/Y capacitor → hiệu quả lọc đạt ~30 dB trong dải 150 kHz – 30 MHz.
5. Kiểm tra và tối ưu
-
Đo Conducted EMI sau khi lắp filter (LISN + EMI Receiver)
-
So sánh biên độ trước và sau filter
-
Điều chỉnh giá trị L, C nếu biên độ vẫn vượt mức quy định
-
Tối ưu layout PCB:
-
Đặt filter gần đầu vào AC
-
Dây nối tụ Y ngắn
-
Ground plane liên tục
-
PHẦN 5 – SAI LẦM THƯỜNG GẶP VÀ MẸO THỰC TẾ
1. Sai lầm phổ biến
| Sai lầm | Hậu quả | Cách tránh |
|---|---|---|
| Đặt filter quá xa đầu vào AC | Loop nhiễu dài, bức xạ tăng | Đặt filter sát nguồn AC vào mạch |
| Dây nối tụ Y quá dài | Tăng CM, giảm hiệu quả | Giữ dây Y càng ngắn càng tốt |
| Chọn DM/CM choke quá nhỏ | Bão hòa → giảm hiệu quả lọc | Chọn dòng định mức ≥ peak current |
| Tụ X/Y không an toàn | Nổ, hỏng filter, nguy hiểm | Chọn X2/Y2 rated theo IEC, điện áp AC ≥ định mức |
| Quên đo biên độ thực tế | Filter không đủ lọc, fail EMC | Luôn đo trước và sau filter |
2. Mẹo thực tế khi thiết kế
-
CM + DM kết hợp là chuẩn cho SMPS và biến tần 230VAC.
-
Chọn L/C vừa đủ, tránh overdesign → giảm chi phí và footprint PCB.
-
Đặt filter gần LISN khi test EMC → phản ánh thực tế hơn.
-
Đo leakage current tụ Y → đảm bảo < 0.5 mA để an toàn.
-
Dùng ferrite bead cho tần số cao (>30 MHz) nếu vẫn fail bức xạ.
3. Công cụ hỗ trợ kiểm tra filter
Nếu bạn là công ty phân phối thiết bị EMC, việc test EMI filter sẽ dễ dàng hơn với:
-
LISN (Line Impedance Stabilization Network) – đo Conducted EMI
-
EMI Receiver / Spectrum Analyzer – thu tín hiệu nhiễu
-
CDN (Coupling/Decoupling Network) – mô phỏng đường nguồn tiêu chuẩn
-
Oscilloscope + Current Probe – debug dòng CM/DM
Tip: Dùng kết hợp LISN + EMI Receiver + CDS giúp filter pass chuẩn CISPR nhanh hơn, giảm chi phí thử nghiệm lại.
4. Lời khuyên cuối cùng
-
Thiết kế EMI Filter càng sớm càng tốt → R&D, PCB, layout đều ảnh hưởng.
-
Test trước khi sản xuất hàng loạt → tránh fail EMC.
-
Sử dụng linh kiện chuẩn X2/Y2, CM/DM choke chất lượng → tăng độ tin cậy.
-
Tối ưu footprint → tiết kiệm chi phí, vẫn đạt chuẩn EMC.
PHẦN 6 – KẾT BÀI VÀ CALL TO ACTION
Thiết kế EMI Filter không chỉ là bài toán kỹ thuật, mà còn là bước quan trọng quyết định thiết bị điện tử của bạn có đạt chuẩn EMC hay không. Qua các phần trước, bạn đã hiểu:
-
EMI filter là gì và vai trò của nó
-
Phân loại nhiễu DM và CM
-
Cấu trúc filter cơ bản (LC, π, T, CM+DM)
-
Cách tính toán và lựa chọn tụ X, tụ Y, cuộn cảm DM & CM
-
Sai lầm thường gặp và mẹo thực tế
-
Công cụ hỗ trợ kiểm tra filter hiệu quả
Việc áp dụng đúng các nguyên tắc trên sẽ giúp:
-
Giảm nguy cơ fail EMC khi thử nghiệm Conducted EMI
-
Tiết kiệm chi phí R&D và thời gian sửa lỗi
-
Tối ưu PCB layout và footprint filter
-
Đảm bảo an toàn điện và độ tin cậy thiết bị
