Power Line Coupling/Decoupling Networks

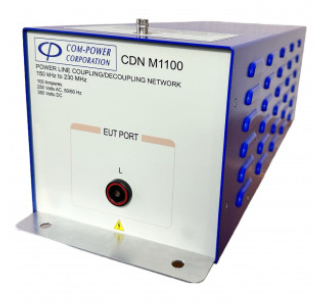

Com-Power CDN CDN-M Series Coupling Decoupling Network cho thử nghiệm IEC 61000-4-6

CDN-M Series là một Coupling Decoupling Network (mạng ghép tách) dòng M một đường dây, với dòng định mức 100 Amps cho cáp nguồn. Thiết bị này bao phủ dải tần từ 150 kHz đến 230 MHz

Tài liệu bổ sung
HOTLINE
Power Line Coupling/Decoupling Networks
BÁO GIÁ SẢN PHẨM

Com-Power CDN CDN-M Series Coupling Decoupling Network cho thử nghiệm IEC 61000-4-6

Fill out this field
Vui lòng nhập địa chỉ email hợp lệ.
Fill out this field
Fill out this field
Fill out this field

Các Coupling/Decoupling Network (CDN) dòng M được thiết kế chuyên biệt cho các thử nghiệm miễn nhiễm nhiễu dẫn thực hiện trên đường dây nguồn theo tiêu chuẩn IEC 61000-4-6.

  1. CDN M125E Line 1 25A per line
  2. CDN M225E Line 2 25A per line
  3. CDN M325E Line 3 25A per line
  4. CDN M425E Line 4 25A per line
  5. CDN M525E Line 5 25A per line
  6. CDN M250E Line 2 50A per line
  7. CDN M350E Line 3 50A per line
  8. CDN M450E Line 4  50A per line
  9. CDN M1100 Line 1  100A per line
  10. CDN M2100 Line 2  100A per line
  • Product Name: Coupling Decoupling Network (CDN)
  • Compliant Test Standards: IEC / EN 61000-4-6
  • Application: Single conductor power cable
  • Frequency Range: 150 kHz to 230 MHz
  • RF Input Voltage: 40 Voltd rms )max)
  • RF Input Connector: 50 Ω BNC (Female)
  • Voltage Rating: 250 V AC / 350 V DC (Line to Ground)
  • Current Rating: 100 Amps (Max)
  • AE and EUT Connections: Multi-Contact ID/S6AR-N-B4S
  • Common Mode Impedance:
    • 150 kHz – 26 MHz: 150Ω ± 20Ω
    • 26 MHz – 80 MHz: 150Ω + 60Ω / – 45Ω
    • 80 MHz – 230 MHz: 150Ω + 60Ω / – 60Ω
