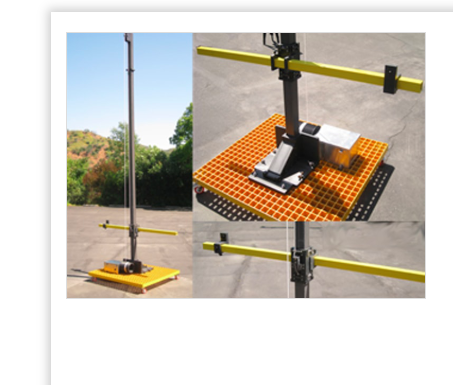

AM-400 – Cột ăng-ten điều chỉnh độ cao cho phép đo phát xạ CISPR và FCC
Dùng cho các phép đo phát xạ bức xạ (Radiated Emissions) theo tiêu chuẩn CISPR và FCC, với khả năng điều chỉnh độ cao ăng-ten.
Cột ăng-ten AM-400 phù hợp để thực hiện các phép đo phát xạ bức xạ EMC tại khu vực thử nghiệm ngoài trời (Open Area Test Site – OATS) hoặc trong buồng thử nghiệm EMC (Test Chamber).
Các tính năng nổi bật:
- Dải điều chỉnh độ cao ăng-ten từ 1–4 m – đáp ứng yêu cầu đo theo CISPR/FCC.
- Điều chỉnh độ cao bằng động cơ điện, giúp nâng hạ ăng-ten nhanh chóng và thuận tiện.
- Sử dụng dây treo bằng polyester có độ giãn thấp, giúp duy trì vị trí ăng-ten ổn định trong quá trình đo.
- Trang bị phanh an toàn trên bộ trượt (carriage), giúp ngăn ngừa hư hỏng ăng-ten trong trường hợp dây treo bị đứt.
- Công tắc điều khiển từ xa 2 vị trí, cho phép điều chỉnh độ cao ăng-ten một cách thuận tiện.
- Yêu cầu bảo trì thấp, giúp giảm thời gian và chi phí vận hành.
- Thanh ngang (cross boom) cho phép lắp đặt nhiều loại ăng-ten khác nhau khi sử dụng các bộ chuyển đổi (adapter) phù hợp.
- Phần lớn kết cấu được chế tạo từ vật liệu sợi thủy tinh (fiberglass) không dẫn điện, giúp hạn chế ảnh hưởng của cột ăng-ten đến trường điện từ trong quá trình đo.
- Thanh boom dài 4 m có thể được hạ nằm ngang khi không sử dụng, giúp tiết kiệm không gian và thuận tiện cho việc bảo quản.
- Trang bị bánh xe (casters) giúp dễ dàng di chuyển toàn bộ hệ thống.
- Kết cấu chắc chắn và ổn định, sử dụng đế bằng sợi thủy tinh có chiều rộng lớn, giúp tăng độ vững chắc khi vận hành.
- Boom có thể hạ nằm ngang khi không sử dụng, thuận tiện cho việc lưu trữ và vận chuyển.
Ứng dụng
AM-400 được thiết kế chủ yếu cho các hệ thống đo Radiated Emissions EMC, trong đó độ cao của ăng-ten cần được thay đổi trong quá trình đo. Đây là một thành phần phù hợp cho các OATS và EMC Anechoic/Semi-Anechoic Chamber thực hiện các phép đo theo yêu cầu của CISPR và FCC.
