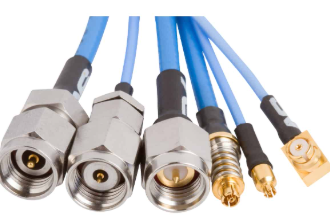

Cấu trúc cơ bản của Cáp đồng trục
Cáp đồng trục gồm 4 lớp đồng tâm tính từ trong ra ngoài:
-
Lõi dẫn điện trung tâm (Inner Conductor): Làm bằng đồng đúc, đồng mạ bạc hoặc thép bọc đồng. Đây là đường truyền dẫn tín hiệu chính.
-
Lớp điện dịch cách điện (Dielectric Insulator): Thường làm bằng PE (Polyethylene) hoặc PTFE (Teflon). Lớp này giữ cố định khoảng cách giữa lõi và lớp vỏ bọc, đồng thời quyết định trở kháng đặc tính ($Z_0$) của cáp.
-
Lớp vỏ bọc kim loại/Lưới tiếp địa (Outer Conductor / Shield): Làm bằng lưới đồng bện, lá nhôm hoặc ống đồng cứng. Lớp này đóng vai trò là đường về của dòng điện (Return path) và là màn chắn ngăn nhiễu điện từ bên ngoài xâm nhập.
-
Lớp vỏ bảo vệ bên ngoài (Jacket): Làm bằng PVC, PE hoặc LSZH (ít khói, không halogen) để bảo vệ cáp khỏi tác động cơ học, độ ẩm và thời tiết.
