Tại sao cần phải thực hiện việc ghép trở kháng (Impedance Matching) ?
I Giới thiệu
Trong lĩnh vực RF (tần số vô tuyến), khái niệm ‘ghép trở kháng’ không chỉ là một kỹ thuật nâng cao mà còn là điều cơ bản cần phải thực hiện. Việc ghép trở kháng giúp giảm thiểu sự phản xạ tín hiệu giữa các mạch và đảm bảo truyền năng lượng hiệu quả nhất có thể.
Ghép trở kháng là gì?

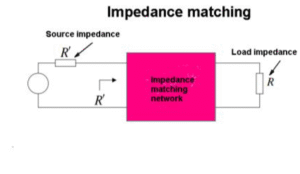

Ghép trở kháng (Impedance Matching) là quá trình điều chỉnh để giảm thiểu sự phản xạ của sóng do sự khác biệt về trở kháng giữa đầu ra và đầu vào của hai mạch. Mục tiêu là đảm bảo tín hiệu hoặc năng lượng được truyền đi mà không bị thất thoát.
Tại sao cần phải ghép trở kháng?
Nếu hai mạch có trở kháng khác nhau, một phần tín hiệu sẽ bị phản xạ trở lại nguồn, dẫn đến tổn hao công suất và giảm hiệu suất toàn hệ thống. Điều này tương tự như ví dụ về ‘thương lượng lương’ – nếu hai bên không đạt được sự thống nhất, sẽ xảy ra mâu thuẫn (phản xạ).
Lý thuyết về đường giao thông (Analogies)
Nếu coi đường truyền là con đường giao thông thì:
– Chiều rộng của đường = trở kháng.
– Lưu lượng xe = dòng điện.
– Tốc độ xe = điện áp.
Khi hai con đường có bề rộng khác nhau nối với nhau (ví dụ: 6 làn sang 2 làn), sẽ xảy ra tắc nghẽn. Ghép trở kháng giúp làm ‘mượt’ quá trình chuyển tiếp này, tương tự như thêm đoạn 4 làn ở giữa để xe lưu thông dễ dàng hơn.
Biến áp trở kháng (Impedance Transformer)

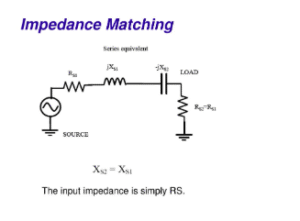

Biến áp trở kháng thực chất là một thiết bị thực hiện chức năng ghép trở kháng, tức là chuyển đổi trở kháng giữa hai mạch sao cho phù hợp. Vì vậy, thuật ngữ ‘Impedance Matching’ và ‘Impedance Transformer’ có thể được dùng thay thế cho nhau.
Các phương pháp ghép trở kháng
**Quarter-Wave Transformer (Biến áp 1/4 bước sóng)**Đây là phương pháp đơn giản nhất, sử dụng một đoạn đường truyền có chiều dài bằng 1/4 bước sóng (λ/4) để ghép giữa hai trở kháng khác nhau.
Công thức cơ bản:
Z₀ = √(Z_S × Z_L)
Trong đó:
Z₀ = Trở kháng đặc trưng của đoạn đường truyền (biến áp 1/4 bước sóng)
Z_S = Trở kháng nguồn (source impedance)
Z_L = Trở kháng tải (load impedance)
Ví dụ: Nếu Z_S = 50Ω và Z_L = 100Ω, ta có:
Z₀ = √(50 × 100) = √5000 ≈ 70.7Ω
→ Do đó, đoạn đường truyền có trở kháng đặc trưng 70.7Ω và chiều dài λ/4 sẽ giúp ghép trở kháng giữa 50Ω và 100Ω hiệu quả.
**Stub Matching (Ghép bằng Stub)**Stub là một đoạn ngắn của đường truyền được mắc song song hoặc nối tiếp với đường chính để điều chỉnh trở kháng tổng thể. Phương pháp này được xác định bằng cách sử dụng đồ thị Smith Chart.
Stub có thể được dùng ở hai dạng:
– Stub song song (shunt stub)
– Stub nối tiếp (series stub)
Quy trình chung để thực hiện ghép bằng Stub:
1. Đo hoặc xác định trở kháng tải Z_L trên Smith Chart.
2. Dịch chuyển dọc theo trục phản xạ đến vị trí có thể thêm stub.
3. Chọn loại stub (shunt hoặc series) và điều chỉnh chiều dài sao cho tổng thể đạt điểm trung tâm của biểu đồ (hoàn toàn khớp trở kháng).
Ví dụ thực hành: Ghép trở kháng bằng Smith Chart
Giả sử ta có tải Z_L = (30 + j40)Ω và muốn ghép với đường truyền 50Ω.
Bước thực hiện:
1. Chuẩn hóa Z_L: z_L = Z_L / Z₀ = (0.6 + j0.
2. Đánh dấu điểm này lên Smith Chart.
3. Dịch chuyển dọc theo vòng VSWR cho đến khi đạt được điểm mà phần thực của admittance bằng 1.
4. Tại điểm này, thêm stub song song có giá trị susceptance ngược dấu để bù phần ảo còn lại.
→ Khi đó, hệ thống được ghép trở kháng hoàn hảo.
Kết luận
Ghép trở kháng là một trong những khái niệm nền tảng và không thể thiếu trong thiết kế mạch RF. Mục tiêu chính là giảm thiểu phản xạ và tối đa hóa việc truyền năng lượng giữa các mạch. Trong thực tế, phương pháp Quarter-Wave Transformer và Stub Matching là hai kỹ thuật được sử dụng phổ biến nhất. Việc thực hành trên Smith Chart là cách nhanh nhất để nắm vững nguyên lý này.
