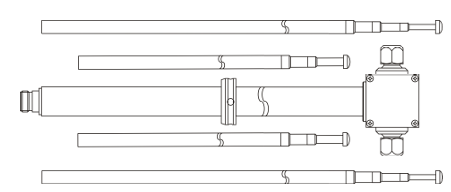

A tuned Half-Wave Dipole Antenna is considered a reference for measuring field strength and generating defined VHF electromagnetic fields (up to 10 watts ERP). The VHA 9103’s main application is for emission measurement in EMC tests. Its high degree of symmetry, accurate calibration data, outstanding workmanship, and low losses make the VHA 9103 a leading balun in the antenna market. Like most Schwarzbeck antennas, the VHA 9103 is mounted on its 22 mm tube with an indexing ring for horizontal and vertical polarization, e.g., when inserted into the movable antenna holding box of the detachable mast system model AM 9104 for antenna heights from 0.4 to 4 m.
Ăng-ten Schwarzbeck Dipole VHA 9103 chất lượng cao
Một ăng-ten lưỡng cực nửa bước sóng được điều chỉnh được xem là một tham chiếu trong việc đo cường độ điện trường và tạo ra trường điện từ VHF xác định (lên đến 10 watt ERP).
BÁO GIÁ SẢN PHẨM
Ăng-ten Schwarzbeck Dipole VHA 9103 chất lượng cao
| Frequency Range: | 30 – 300 MHz |
| Dipole Element Extension range: | 0.485 / 5.00 m |
| Recommended Extension length: | 0.47 … 0.5 λ |
| Holder and Balun Attenuation: | 0.25…0.6 dB |
| Antenna Factors acr. 50 Ohm: | -2.1… +18.2dB/m |
| Antenna Gain over Isotropic: | typ.: +1.5 dBi |
| Max. Power rating: | 10 W |
| Half Power Beamwidth, E-Plane: | 78 ° |
| Length: | 530 mm |
| Weight: | 930 g |
| Connector: | N – female |
