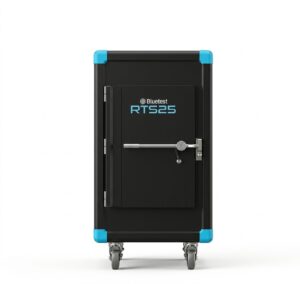

Bluetest RTS25 là hệ thống Reverberation Test System nhỏ gọn, được thiết kế chuyên cho các phép đo OTA (Over-the-Air) trên các thiết bị không dây kích thước nhỏ. Hệ thống tạo môi trường RIMP (Rayleigh-faded, Rich Isotropic Multipath) được kiểm soát và có khả năng lặp lại, giúp đánh giá hiệu năng của anten và hệ thống vô tuyến trong các điều kiện đa đường thực tế hơn.
RTS25 được tối ưu cho các ứng dụng WLAN, Bluetooth và IoT, hỗ trợ các dải tần 2.4 GHz, 5 GHz và 6.0–7.125 GHz dành cho Wi-Fi 6E/Wi-Fi 7. Phiên bản RTS25U mở rộng dải tần từ 1.7 đến 8 GHz, phù hợp với các thiết bị tích hợp thêm LTE và 5G NR trong dải tần này.
Bluetest RTS25 – Giải pháp OTA nhỏ gọn cho thiết bị không dây
Trong quá trình phát triển các thiết bị WLAN, Bluetooth và IoT, việc đánh giá hiệu năng anten và khả năng truyền nhận tín hiệu trong điều kiện thực tế là một yêu cầu quan trọng.
Tuy nhiên, các phép đo OTA trong môi trường thông thường có thể bị ảnh hưởng bởi điều kiện RF xung quanh, phản xạ và sự thay đổi của môi trường đo, dẫn đến kết quả thiếu ổn định.
RTS25 giải quyết vấn đề này bằng một Reverberation Chamber nhỏ gọn, tạo môi trường đa đường RIMP có kiểm soát. Môi trường này được hình thành nhờ cấu trúc phản xạ bên trong buồng, bàn xoay DUT và các mode stirrers, giúp tạo điều kiện đo nhất quán và có khả năng lặp lại.
Một ưu điểm đáng chú ý là RTS25 có thể tạo môi trường multipath ngay trong buồng đo mà không cần bổ sung thiết bị mô phỏng multipath bên ngoài cho các phép đo RIMP cơ bản.
Dải tần phù hợp cho WLAN, Bluetooth và Wi-Fi 6E/7
Phiên bản RTS25 tiêu chuẩn hỗ trợ:
- 2.4–2.5 GHz
- 5.0–6.0 GHz
- 6.0–7.125 GHz – hỗ trợ Wi-Fi 6E và Wi-Fi 7.
Đối với các ứng dụng cần dải tần rộng hơn, RTS25U mở rộng phạm vi hoạt động từ 1.7–8.0 GHz, bổ sung khả năng kiểm tra các dải LTE và 5G NR nằm trong phạm vi này.
Nhờ đó, RTS25 có thể đáp ứng nhu cầu kiểm thử nhiều loại thiết bị không dây như:
- Wi-Fi Access Point.
- Laptop và thiết bị máy tính.
- Thiết bị Bluetooth.
- Cảm biến IoT.
- Thiết bị smart home.
- Thiết bị đeo.
- Thiết bị y tế không dây.
- Các module kết nối không dây.
- Các thiết bị tích hợp nhiều chuẩn RF.
Không gian đo 40 × 30 × 30 cm cho thiết bị nhỏ
Mặc dù có thiết kế rất nhỏ gọn, RTS25 vẫn cung cấp vùng đo 40 × 30 × 30 cm, phù hợp với nhiều thiết bị điện tử và thiết bị không dây kích thước nhỏ. Thiết bị DUT có thể có trọng lượng tối đa khoảng 12 kg.
Kích thước nhỏ của hệ thống mang lại lợi thế cho những phòng R&D hoặc phòng kiểm thử có diện tích hạn chế.
RTS25 được thiết kế để có thể đưa vào môi trường phòng lab hoặc văn phòng mà không cần thay đổi lớn về không gian lắp đặt.
Hỗ trợ MIMO lên đến 4×4
RTS25 được thiết kế cho các phép đo MIMO (Multiple-Input Multiple-Output), trong đó môi trường multipath tự nhiên của Reverberation Chamber tạo điều kiện cần thiết để đánh giá hiệu năng của hệ thống nhiều anten.
Cấu hình 4×4 MIMO được hỗ trợ tiêu chuẩn, trong khi hệ thống có thể nâng cấp từ 4 lên 8 anten đo cho các yêu cầu MIMO cao hơn hoặc các phép đo cần nhiều đường đo đồng thời.
Điều này giúp RTS25 phù hợp với việc đánh giá các thiết bị WLAN hiện đại, bao gồm các ứng dụng liên quan đến IEEE 802.11be / Wi-Fi 7.
Các phép đo OTA với Bluetest RTS25
RTS25 hỗ trợ những phép đo quan trọng để đánh giá hiệu năng của thiết bị không dây.
TRP – Total Radiated Power
TRP cho phép đánh giá tổng công suất mà thiết bị phát ra thông qua hệ thống anten.
Kết quả TRP có thể giúp kỹ sư đánh giá hiệu quả của thiết kế anten và hệ thống phát RF.
TIS – Total Isotropic Sensitivity
TIS được sử dụng để đánh giá độ nhạy của bộ thu. Hệ thống giảm dần công suất tín hiệu cho đến khi thiết bị không còn duy trì được kết nối, từ đó xác định khả năng thu tín hiệu của thiết bị.
Data Throughput
RTS25 cũng hỗ trợ đánh giá data throughput theo mức công suất tín hiệu, giúp xác định tốc độ truyền dữ liệu và quan sát thời điểm hiệu năng bắt đầu suy giảm hoặc kết nối bị gián đoạn.
Ba nhóm phép đo này giúp kỹ sư đánh giá thiết bị không dây từ khả năng phát → khả năng thu → hiệu năng truyền dữ liệu trong cùng một môi trường kiểm thử.
Kiểm tra hiệu năng WLAN và Bluetooth trong môi trường thực tế
RTS25 đặc biệt phù hợp với các thiết bị hoạt động trong những môi trường có nhiều tín hiệu vô tuyến cùng tồn tại.
Với cấu hình anten mở rộng, hệ thống có thể hỗ trợ các phép kiểm tra liên quan đến:
- WLAN performance.
- Bluetooth performance.
- MIMO.
- Co-existence.
- De-sense.
- Interference testing.
Ví dụ, kỹ sư có thể đánh giá hiệu năng WLAN khi thiết bị đồng thời chịu ảnh hưởng từ tín hiệu Bluetooth hoặc một nguồn gây nhiễu khác.
Đây là yếu tố đáng chú ý đối với các thiết bị IoT và smart device hiện nay khi một sản phẩm có thể tích hợp đồng thời nhiều công nghệ kết nối không dây.
Có thể mở rộng thành hệ thống kiểm thử WLAN hoàn chỉnh
RTS25 có thể kết hợp với các thiết bị hỗ trợ đo throughput WLAN của Bluetest như:
ISS11 Attenuator
ISS11 được sử dụng để kiểm soát path loss giữa thiết bị cần kiểm tra và Access Point, hỗ trợ WLAN MIMO đến 4×4 và các ứng dụng Wi-Fi 7.
TRU2 WLAN Reference Unit
TRU2 hoạt động như Access Point hoặc Client, hỗ trợ thực hiện các phép đo throughput uplink và downlink cho nhiều chuẩn WLAN.
TTS3 WLAN Throughput Test System
TTS3 là hệ thống tham chiếu WLAN ba băng tần với bộ attenuator tích hợp, hỗ trợ 802.11be, 4×4 MIMO, MLO/MRU và đo throughput uplink/downlink.
Nhờ khả năng mở rộng này, RTS25 có thể được cấu hình từ một hệ thống OTA cơ bản thành giải pháp kiểm thử WLAN chuyên sâu.
Điều khiển và phân tích với Bluetest Flow
RTS25 được tích hợp nền tảng phần mềm Bluetest Flow, bao gồm ba thành phần chính:
Flow Manager
Cho phép cấu hình và điều khiển phép đo từ xa, giúp kỹ sư thiết lập các bài kiểm tra theo nhu cầu.
Flow Touch
Giao diện điều khiển dựa trên trình duyệt, có thể sử dụng trực tiếp trên màn hình cảm ứng đi kèm hệ thống hoặc truy cập từ các thiết bị khác.
Flow Analyzer
Hỗ trợ lưu trữ, tìm kiếm, gắn tag, so sánh và xuất dữ liệu đo, đồng thời có thể tạo báo cáo HTML.
Việc tích hợp phần mềm điều khiển và phân tích giúp RTS25 tạo thành một hệ thống OTA tương đối hoàn chỉnh thay vì chỉ là một buồng đo RF.
Hiệu chuẩn và kết nối thiết bị DUT
RTS25 được thiết kế để thuận tiện cho quá trình vận hành và hiệu chuẩn.
Theo Bluetest, hệ thống có thể được hiệu chuẩn trong dưới 15 phút bằng VNA của người dùng, hoặc sử dụng dịch vụ hiệu chuẩn bên ngoài với các file hiệu chuẩn được chuẩn bị sẵn.
Hệ thống cũng hỗ trợ nhiều phương thức cấp nguồn và giao tiếp với DUT, bao gồm:
- AC/DC.
- Ethernet 1/2.5/5/10 Gb.
- USB.
- RS-232.
- Bluetooth 4/5 HCI.
Điều này giúp RTS25 có thể kết nối với nhiều loại thiết bị cần kiểm thử mà không phải thay đổi quá nhiều cấu hình phần cứng.
Một số ứng dụng của Bluetest RTS25
Bluetest RTS25 phù hợp với các ứng dụng:
- WLAN / Wi-Fi Testing
- Bluetooth Testing
- IoT Device Testing
- Wi-Fi 6E / Wi-Fi 7.
- MIMO Testing.
- Antenna Performance Evaluation.
- TRP Measurement.
- TIS Measurement.
- Data Throughput Testing.
- Co-existence Testing.
- De-sense Testing.
- Interference Testing.
- R&D thiết bị không dây.
- Kiểm tra và so sánh hiệu năng các thiết kế anten.
RTS25 đặc biệt phù hợp với các thiết bị có kích thước nhỏ như Access Point, laptop, loa không dây, thiết bị đeo, cảm biến, thiết bị smart home và thiết bị y tế không dây.
Thông số kỹ thuật Bluetest RTS25
| Thông số | Bluetest RTS25 |
| Loại hệ thống | Reverberation Test System / OTA Test Chamber |
| Công nghệ | Reverberation Chamber – RIMP |
| Vùng đo | 40 × 30 × 30 cm |
| Dải tần RTS25 | 2.4–2.5 GHz; 5.0–6.0 GHz; 6.0–7.125 GHz |
| Dải tần RTS25U | 1.7–8.0 GHz |
| Hỗ trợ Wi-Fi | Wi-Fi 6E / Wi-Fi 7 |
| Anten đo | 4 × N-type tiêu chuẩn |
| Tùy chọn anten | Nâng cấp lên 8 ports |
| MIMO | 4×4 MIMO tiêu chuẩn |
| Shielding Isolation | Khoảng 80 dB |
| DUT tối đa | 12 kg |
| Công suất buồng | Khoảng 25 W |
| Công suất máy tính điều khiển | Khoảng 40–70 W |
| Kích thước ngoài (W × H × D) | 800 × 1472 × 1387 mm |
| Khối lượng buồng | Khoảng 240 kg |
| Phần mềm | Bluetest Flow |
| Phép đo | TRP / TIS / Data Throughput |
Thông số được đối chiếu từ thông tin kỹ thuật hiện tại của Bluetest.
Bluetest RTS25 – Giải pháp OTA nhỏ gọn cho WLAN, Bluetooth và IoT
Với thiết kế nhỏ gọn, vùng đo 40 × 30 × 30 cm, hỗ trợ 2.4 GHz, 5 GHz và 6.0–7.125 GHz, cùng khả năng đo TRP, TIS, Data Throughput và MIMO, Bluetest RTS25 là giải pháp phù hợp cho các phòng R&D và phòng thử nghiệm phát triển thiết bị WLAN, Bluetooth và IoT.
Đặc biệt, nền tảng Bluetest Flow giúp tích hợp quá trình thiết lập, điều khiển, thực hiện và phân tích phép đo trên cùng một hệ thống, góp phần tạo ra môi trường kiểm thử OTA ổn định, lặp lại và thuận tiện cho việc so sánh hiệu năng thiết bị.
