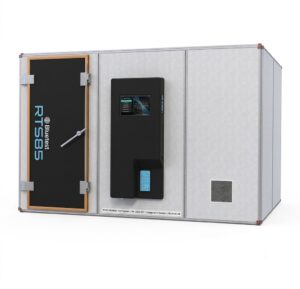

Bluetest RTS85 là hệ thống Reverberation Test System được thiết kế cho các phép đo OTA (Over-the-Air) trên các thiết bị không dây có kích thước lớn. Với không gian đo rộng, bàn xoay đường kính 1,2 m và khả năng hỗ trợ thiết bị có trọng lượng lên đến 150 kg, RTS85 phù hợp cho việc kiểm thử các sản phẩm như TV thông minh, thiết bị gia dụng, thiết bị M2M, hệ thống ô tô tích hợp kết nối không dây và các thiết bị RF có kích thước lớn.
RTS85 cung cấp dải tần từ 450 MHz đến 12 GHz, có thể mở rộng đến 50 GHz với tùy chọn 5G, hỗ trợ các ứng dụng từ mạng di động sub-GHz đến 5G FR2/mmWave.
Hệ thống đo OTA dành cho thiết bị kích thước lớn
Một trong những điểm nổi bật của RTS85 là khả năng kiểm thử large form factor devices.
Hệ thống hỗ trợ DUT có kích thước tối đa:
- Chiều rộng: 1,2 m
- Chiều sâu: 1,2 m
- Chiều cao: 1,5 m
- Trọng lượng tối đa: 150 kg
Bàn xoay đường kính 1,2 m được thiết kế để chịu tải các thiết bị lớn và nặng trong quá trình thực hiện phép đo OTA.
Nhờ không gian đo lớn, RTS85 có thể được sử dụng cho nhiều loại thiết bị mà các hệ thống OTA có kích thước nhỏ hơn khó đáp ứng, chẳng hạn:
- Smart TV và màn hình lớn.
- Máy giặt và thiết bị gia dụng thông minh.
- Thiết bị M2M kích thước lớn.
- Smart home appliances.
- Hệ thống ô tô có kết nối không dây.
- Antenna ô tô.
- Các thiết bị điện tử tích hợp nhiều hệ thống RF.
Dải tần rộng từ 450 MHz đến 12 GHz
RTS85 hỗ trợ dải tần 450 MHz – 12 GHz, đáp ứng nhiều ứng dụng đo kiểm RF và truyền thông không dây.
Đặc biệt, hệ thống có thể mở rộng lên đến 50 GHz với tùy chọn 5G, cho phép thực hiện các phép đo ở dải 5G FR2/mmWave. Điều này giúp RTS85 phù hợp với các thiết bị không dây thế hệ mới cũng như những ứng dụng yêu cầu kiểm tra ở dải tần cao.
RTS85 cũng hỗ trợ các ứng dụng ở vùng tần số thấp hơn, bao gồm 600 MHz cellular Band 71 của Mỹ, mở rộng phạm vi kiểm thử từ sub-GHz đến các ứng dụng 5G mmWave.
Môi trường RIMP cho kiểm thử MIMO thực tế

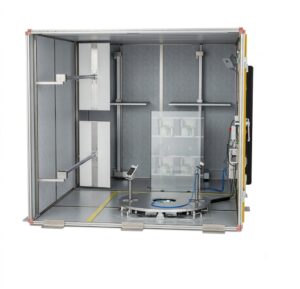

RTS85 sử dụng công nghệ Reverberation Chamber để tạo môi trường RIMP – Rayleigh-faded Rich Isotropic Multipath.
Môi trường đa đường được hình thành nhờ sự kết hợp giữa:
- Thành buồng đo có tính phản xạ.
- Bàn xoay DUT.
- Mode stirrers tạo trường đa đường thay đổi.
Cấu hình này giúp mô phỏng môi trường truyền sóng đa đường và hỗ trợ đánh giá hiệu năng của các thiết bị có nhiều anten, đặc biệt là các hệ thống MIMO.
Một ưu điểm của RTS85 là môi trường multipath được tích hợp sẵn trong hệ thống, do đó không nhất thiết phải sử dụng thiết bị mô phỏng multipath bên ngoài cho các phép đo RIMP cơ bản.
Đối với những yêu cầu phức tạp hơn như Doppler, delay profile hoặc MIMO correlation, RTS85 có thể kết hợp thêm channel emulator bên ngoài.
Hỗ trợ MIMO và nhiều cấu hình anten
RTS85 có thể được cấu hình với tối đa 16 anten đo trong dải dưới 12 GHz và tối đa 2 anten đo cho dải đến 50 GHz.
Cấu hình này cho phép hệ thống hỗ trợ nhiều bài kiểm tra trên các thiết bị LTE, WLAN và 5G, từ các phép đo SISO đến những cấu hình MIMO phức tạp hơn.
RTS85 có thể phục vụ các phép đo như:
- Antenna Efficiency.
- MIMO/Diversity Gain.
- TRP – Total Radiated Power.
- TIS – Total Isotropic Sensitivity.
- Data Throughput theo công suất tín hiệu nhận được.
- Đánh giá hiệu năng thiết bị trong môi trường multipath.
Khả năng đáp ứng yêu cầu kiểm thử thiết bị Large Form Factor
Theo Bluetest, phương pháp Reverberation Chamber được đưa vào kế hoạch kiểm thử hiệu năng OTA của CTIA cho các thiết bị không dây kích thước lớn.
Các thiết bị có một chiều lớn hơn 42 cm được xếp vào nhóm large form factor devices trong bối cảnh này. Với kích thước DUT lên đến 1,2 × 1,2 × 1,5 m, RTS85 được thiết kế để đáp ứng nhóm thiết bị này.
Điều này đặc biệt hữu ích đối với các nhà sản xuất thiết bị gia dụng thông minh, thiết bị ô tô, thiết bị M2M và các sản phẩm điện tử có tích hợp kết nối không dây.
Shielding Isolation cao
RTS85 được thiết kế với khả năng cách ly tín hiệu cao nhằm hạn chế ảnh hưởng của tín hiệu RF từ môi trường bên ngoài.
Mức Shielding Isolation của hệ thống đạt >100 dB, với mức điển hình >80 dB trong dải 6–50 GHz theo cấu hình mở rộng.
Khả năng cách ly này góp phần tạo ra môi trường đo ổn định, giúp nâng cao khả năng lặp lại của các phép kiểm tra OTA.
Bluetest Flow – Nền tảng điều khiển và phân tích
RTS85 được tích hợp nền tảng phần mềm Bluetest Flow, bao gồm:
Flow Manager
Hỗ trợ cấu hình hệ thống và thực hiện các phép đo theo batch, giúp thuận tiện khi cần kiểm tra nhiều thiết bị hoặc nhiều điều kiện đo khác nhau.
Flow Touch
Cho phép người dùng theo dõi và điều khiển hệ thống thông qua giao diện trực quan, hỗ trợ truy cập từ máy tính hoặc thiết bị khác thông qua trình duyệt.
Flow Analyzer
Hỗ trợ lưu trữ, phân tích và so sánh dữ liệu đo, đồng thời phục vụ việc tạo biểu đồ và báo cáo.
Nền tảng Flow giúp kết nối các bước từ cấu hình → thực hiện phép đo → lưu trữ → phân tích dữ liệu, hỗ trợ tối ưu hóa quy trình kiểm thử OTA.
Một số ứng dụng của Bluetest RTS85
Bluetest RTS85 phù hợp với nhiều ứng dụng kiểm thử thiết bị không dây kích thước lớn, bao gồm:
- Smart TV và màn hình lớn
- Thiết bị gia dụng thông minh.
- Máy giặt và các thiết bị smart home.
- Thiết bị M2M.
- Thiết bị IoT kích thước lớn.
- Hệ thống và thiết bị điện tử ô tô.
- Antenna ô tô.
- Thiết bị LTE/4G.
- Thiết bị 5G.
- WLAN/Wi-Fi.
- Các thiết bị tích hợp nhiều anten và công nghệ RF.
Với khả năng mở rộng đến 50 GHz, RTS85 cũng phù hợp cho các ứng dụng liên quan đến 5G FR2/mmWave.
Thông số kỹ thuật Bluetest RTS85
Thông số |
Bluetest RTS85 |
Loại hệ thống |
Reverberation Test System / OTA Test Chamber |
Dải tần |
450 MHz – 12 GHz |
Mở rộng 5G |
Đến 50 GHz |
Kích thước DUT tối đa |
1,2 × 1,2 × 1,5 m |
Trọng lượng DUT tối đa |
150 kg |
Đường kính bàn xoay |
1,2 m |
Shielding Isolation |
>100 dB |
Isolation 6–50 GHz |
Typ. >80 dB |
Anten đo 450 MHz–12 GHz |
4 / 8 / 16 |
Anten đo 6–50 GHz |
Tối đa 2 |
Môi trường multipath |
RIMP – Rich Isotropic Multipath |
Công suất tiêu thụ |
Typ. 160–220 W |
Kích thước ngoài (D × H × R) |
3500 × 2300 × 2690 mm |
Khối lượng buồng |
Khoảng 1500 kg |
Phần mềm |
Bluetest Flow |
Các thông số trên được đối chiếu từ thông tin kỹ thuật hiện tại của Bluetest RTS85.
Bluetest RTS85 – Giải pháp OTA cho thiết bị không dây kích thước lớn
Với không gian đo lớn, khả năng hỗ trợ DUT đến 150 kg, dải tần 450 MHz–12 GHz và mở rộng đến 50 GHz cho 5G, Bluetest RTS85 là giải pháp phù hợp cho các phòng R&D và phòng thử nghiệm cần đánh giá hiệu năng OTA của các thiết bị không dây có kích thước lớn.
Hệ thống kết hợp Reverberation Chamber, môi trường RIMP, hệ thống anten, bàn xoay và nền tảng Bluetest Flow, hỗ trợ các phép đo như Antenna Efficiency, MIMO/Diversity Gain, TRP, TIS và Data Throughput.
