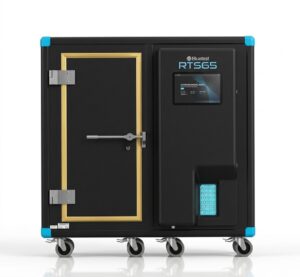

Bluetest RTS65 – Hệ thống buồng đo OTA Reverberation Chamber cho RF, MIMO và 5G
Bluetest RTS65 là hệ thống Reverberation Test System được thiết kế cho các phép đo OTA (Over-the-Air) trong lĩnh vực RF và truyền thông không dây. Hệ thống kết hợp buồng đo phản xạ, hệ thống anten, bàn xoay và phần mềm điều khiển trong một nền tảng tích hợp, giúp tối ưu thời gian thiết lập và thực hiện phép đo.
RTS65 hoạt động trong dải tần 650 MHz – 12 GHz, có thể mở rộng lên đến 50 GHz với tùy chọn 5G, đồng thời hỗ trợ môi trường đa đường RIMP cho các phép đánh giá SISO, MIMO và multi-carrier. Đây là giải pháp phù hợp cho các phòng R&D, phòng thử nghiệm và doanh nghiệp phát triển thiết bị không dây, WLAN, 4G và 5G.
Bluetest RTS65 – Giải pháp đo OTA trong môi trường đa đường thực tế
Khác với các hệ thống đo OTA sử dụng môi trường truyền dẫn đơn giản, RTS65 sử dụng công nghệ Reverberation Chamber để tạo ra môi trường đa đường giàu và đẳng hướng, được Bluetest gọi là RIMP – Rayleigh-faded, Rich Isotropic Multipath.

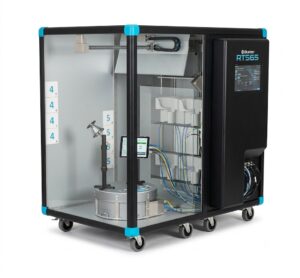

Bên trong buồng đo, các bề mặt phản xạ kết hợp với mode stirrers và bàn xoay DUT tạo ra trường đa đường. Môi trường RIMP này được tích hợp sẵn trong hệ thống, cho phép đánh giá hiệu năng anten và thiết bị vô tuyến trong điều kiện đa đường phù hợp với các thiết bị MIMO hiện đại.
RTS65 hỗ trợ chuyển đổi từ đánh giá SISO sang MIMO mà không yêu cầu thay đổi lớn về cấu hình, giúp đơn giản hóa quá trình kiểm tra các thiết bị có nhiều anten.
Dải tần rộng, sẵn sàng cho các ứng dụng 5G
RTS65 cung cấp dải tần hoạt động từ 650 MHz đến 12 GHz. Khi trang bị tùy chọn 5G/mmWave, hệ thống có thể mở rộng khả năng đo lên đến 50 GHz, hỗ trợ các phép đo ở dải tần FR2, bao gồm các cấu hình tại 28 GHz và 39 GHz.
Khả năng mở rộng này giúp RTS65 đáp ứng nhiều thế hệ công nghệ không dây và tạo điều kiện thuận lợi cho các phòng thử nghiệm muốn xây dựng hệ thống đo OTA có khả năng phục vụ cả các ứng dụng hiện tại và những nền tảng RF thế hệ mới.
Hỗ trợ nhiều anten cho MIMO và Multi-Carrier
Một trong những điểm nổi bật của RTS65 là khả năng cấu hình 4, 8 hoặc 16 anten đo trong dải dưới 12 GHz. Cấu hình nhiều anten cho phép hệ thống thực hiện các phép đo:
- MIMO 2×2, 4×4 và 8×8.
- Multi-carrier.
- Đánh giá hiệu năng anten.
- Đánh giá MIMO và diversity.
- Kiểm tra khả năng hoạt động đồng thời của nhiều công nghệ vô tuyến.
- Đánh giá interference, de-sense và handover.
- Kiểm tra sự cùng tồn tại của WLAN, LTE và các công nghệ vô tuyến khác.
Với các thiết bị có nhiều hệ thống vô tuyến, RTS65 có thể hỗ trợ kiểm tra nhiều RAT cùng lúc, chẳng hạn như WLAN + LTE hoặc các cấu hình carrier aggregation.
Đánh giá hiệu năng thiết bị không dây trong môi trường RIMP
Môi trường RIMP được tạo ra bởi sự kết hợp giữa thành buồng phản xạ, bàn xoay DUT và các bộ phản xạ chuyển động.
Cấu hình này giúp RTS65 phù hợp với việc đánh giá các thiết bị có nhiều anten như:
- Điện thoại thông minh.
- Thiết bị WLAN/Wi-Fi.
- Thiết bị IoT.
- Thiết bị 4G/LTE.
- Thiết bị 5G.
- Router và Access Point.
- Thiết bị điện tử tích hợp kết nối không dây.
- Các thiết bị có nhiều chuẩn kết nối RF.
Đối với những hệ thống phức tạp hơn, RTS65 còn có thể kết hợp với channel emulator để mô phỏng các đặc tính như Doppler, delay profile và MIMO correlation.
Các phép đo OTA với Bluetest RTS65
RTS65 được thiết kế để thực hiện nhiều loại phép đo đánh giá hiệu năng thiết bị không dây, bao gồm:
- Antenna Efficiency – Đánh giá hiệu suất anten.
- MIMO/Diversity Gain – Đánh giá khả năng MIMO và diversity.
- TRP (Total Radiated Power).
- TIS (Total Isotropic Sensitivity).
- Data Throughput theo công suất tín hiệu nhận được.
- Đánh giá hiệu năng thiết bị trong môi trường đa đường.
- Các phép đo multi-carrier và MIMO.
Nhờ khả năng tích hợp giữa phần cứng và phần mềm, RTS65 hướng đến việc rút ngắn thời gian thiết lập và tăng tính lặp lại của quá trình đo OTA.
Khả năng cách ly cao
RTS65 có mức shielding isolation trên 100 dB trong cấu hình tiêu chuẩn. Theo thông số hiện tại của Bluetest, mức cách ly điển hình trên 100 dB trong dải 650 MHz–6 GHz, trên 90 dB ở 6–12 GHz và trên 80 dB ở dải 12–50 GHz khi sử dụng tùy chọn mở rộng 5G.
Khả năng cách ly cao giúp hạn chế ảnh hưởng của tín hiệu RF bên ngoài đến quá trình đo, góp phần tạo môi trường kiểm thử ổn định và có khả năng lặp lại.
Thông số kỹ thuật Bluetest RTS65
| Thông số | Bluetest RTS65 |
| Loại hệ thống | Reverberation Test System / OTA Test Chamber |
| Dải tần | 650 MHz – 12 GHz |
| Mở rộng 5G | Lên đến 50 GHz |
| Shielding Isolation | >100 dB |
| Anten đo 650 MHz–12 GHz | Tối đa 16 anten |
| Anten đo 6–50 GHz | Tối đa 2 anten |
| MIMO | 2×2 / 4×4 / 8×8 |
| Môi trường đo | RIMP – Rich Isotropic Multipath |
| Công nghệ hỗ trợ | WLAN, 4G, 5G và các thiết bị RF không dây |
| Công suất tiêu thụ | 80–140 W điển hình |
| Kích thước ngoài (D × H × R) | 1945 × 2000 × 1440 mm |
| Khối lượng buồng | Khoảng 700 kg |
| mmWave | Hỗ trợ với tùy chọn 5G |
Bluetest RTS65 – Hệ thống OTA cho phòng R&D và kiểm thử RF
Với khả năng đo từ 650 MHz đến 12 GHz, mở rộng đến 50 GHz với tùy chọn 5G, hỗ trợ nhiều anten, MIMO, multi-carrier và môi trường RIMP, Bluetest RTS65 là giải pháp phù hợp cho các phòng R&D và phòng thử nghiệm cần đánh giá toàn diện hiệu năng RF/OTA của thiết bị không dây.
Việc tích hợp Reverberation Chamber + hệ thống anten + Bluetest Flow giúp đơn giản hóa quy trình đo, từ thiết lập phép thử, điều khiển hệ thống đến lưu trữ và phân tích dữ liệu.
