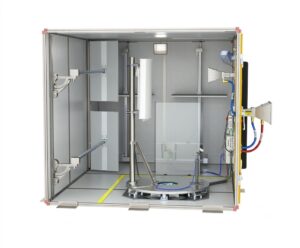

Bluetest RTS85HP là hệ thống Reverberation Test System được phát triển chuyên biệt cho kiểm thử Over-the-Air (OTA) đối với trạm gốc 5G (5G Base Station) và Remote Radio Unit (RRU).
Hệ thống được thiết kế để chuyển các phép đo công suất RF quan trọng từ phương pháp conducted testing sang OTA testing, đặc biệt phù hợp với các trạm gốc 5G có kiến trúc tích hợp anten và radio, cũng như hệ thống Massive MIMO với 64 phần tử anten trở lên. RTS85HP hỗ trợ dải tần rộng từ 450 MHz đến 67 GHz, công suất đầu ra RRU trên 200 W và sử dụng hai anten đo để bao phủ toàn bộ dải tần.
RTS85HP – Giải pháp OTA cho trạm gốc 5G thế hệ mới
Sự phát triển của 5G đang làm thay đổi kiến trúc của các trạm gốc và RRU. Anten và radio ngày càng được tích hợp, trong khi số lượng phần tử anten trong hệ thống Massive MIMO có thể lên tới 64 phần tử hoặc hơn.
Trong những hệ thống như vậy, phương pháp đo conducted truyền thống theo từng cổng RF có thể trở nên khó triển khai hoặc không còn phù hợp khi số lượng cổng tăng lên hoặc các đầu nối anten không còn được đưa ra bên ngoài.
Bluetest RTS85HP giải quyết vấn đề này bằng cách đưa các phép đo công suất RF sang môi trường OTA, cho phép đánh giá trực tiếp năng lượng RF được bức xạ từ thiết bị trong điều kiện đo phù hợp.
Hệ thống hướng đến các ứng dụng:
- Nghiên cứu và phát triển trạm gốc 4G/5G.
- Kiểm thử RRU.
- Kiểm thử trạm gốc Massive MIMO.
- Kiểm tra OTA trong sản xuất.
- Kiểm tra xác nhận thiết kế tại nhà sản xuất.
- Đánh giá thiết bị trước khi triển khai trong mạng viễn thông.
Dải tần rộng từ 450 MHz đến 67 GHz
Một trong những ưu điểm nổi bật của RTS85HP là khả năng kiểm thử trên dải tần rất rộng.
Hệ thống sử dụng hai anten đo:
- Anten 1: 450 MHz – 12.75 GHz.
- Anten 2: 6 GHz – 43/67 GHz.
Nhờ kiến trúc hai anten, RTS85HP có thể bao phủ cả các ứng dụng RF dưới 6 GHz, dải sub-7 GHz và các ứng dụng 5G FR2/mmWave ở tần số cao hơn.
Đây là một lợi thế đáng chú ý đối với các phòng R&D và phòng kiểm thử muốn xây dựng một hệ thống OTA có khả năng phục vụ nhiều thế hệ công nghệ mạng.
Hỗ trợ RRU công suất trên 200 W
RTS85HP được thiết kế cho các hệ thống trạm gốc và RRU công suất cao, với khả năng hỗ trợ công suất đầu ra RRU trên 200 W.
Khả năng này giúp RTS85HP phù hợp với các ứng dụng kiểm thử base station trong đó mức công suất RF cao là một yêu cầu quan trọng.
Vùng kiểm thử của hệ thống hỗ trợ RRU có kích thước tối đa khoảng:
1,5 × 0,6 × 0,5 m (H × W × D).
Đo TRP, ACLR và Spurious Emissions bằng OTA
RTS85HP hướng đến việc thực hiện các phép đo RF quan trọng trong miền OTA, bao gồm:
TRP – Total Radiated Power
Đánh giá tổng công suất RF được thiết bị bức xạ ra môi trường thông qua hệ thống anten.
ACLR – Adjacent Channel Leakage Ratio
Đánh giá mức công suất rò sang các kênh lân cận, một chỉ tiêu quan trọng trong đánh giá chất lượng phát của hệ thống vô tuyến.
Spurious Emissions
Kiểm tra các thành phần phát xạ không mong muốn bên ngoài tín hiệu chính.
Các phép đo này có thể được thực hiện theo phương pháp TRP-based RF metrics, phù hợp với định hướng kiểm thử radiated conformance cho trạm gốc 5G theo 3GPP TS 38.141-2.
Hỗ trợ kiểm thử Massive MIMO
Với 5G, các hệ thống trạm gốc ngày càng sử dụng nhiều phần tử anten để phục vụ Massive MIMO và beamforming.
RTS85HP được phát triển cho nhóm thiết bị này, giúp chuyển việc đánh giá công suất RF từ từng cổng riêng lẻ sang phương pháp đo bức xạ OTA.
Điều này đặc biệt hữu ích khi:
- Số lượng cổng RF tăng cao.
- Anten được tích hợp trực tiếp vào radio.
- Thiết bị sử dụng Massive MIMO.
- Không thể thực hiện phép đo conducted trên từng cổng anten riêng biệt.
Bluetest cho biết RTS85HP hướng đến các hệ thống Massive MIMO có 64 phần tử anten trở lên.
Rút ngắn thời gian đo OTA
Một ưu điểm quan trọng của RTS85HP là khả năng thực hiện các phép đo trong khoảng thời gian từ vài chục giây đến vài phút, tùy theo phép thử và cấu hình.
Điều này giúp hệ thống phù hợp không chỉ với R&D, mà còn với các ứng dụng production testing và đánh giá thiết bị của nhà khai thác mạng.
Việc rút ngắn thời gian đo có thể giúp giảm thời gian kiểm thử trên từng thiết bị và tối ưu chi phí cho các quy trình đánh giá số lượng lớn.
Độ cách ly cao cho môi trường đo ổn định
RTS85HP được thiết kế với khả năng Shielding Isolation >100 dB ở dải tần thấp.
Theo thông số kỹ thuật của Bluetest:
Khả năng shielding cao giúp hạn chế ảnh hưởng của tín hiệu RF bên ngoài và tạo môi trường phù hợp cho các phép đo OTA có độ ổn định và khả năng lặp lại cao.
Bluetest Flow – Quản lý và phân tích dữ liệu đo
RTS85HP được tích hợp nền tảng Bluetest Flow, hỗ trợ quá trình điều khiển, lưu trữ và phân tích dữ liệu.
Flow Manager
Hỗ trợ cấu hình và điều khiển các phép đo, giúp xây dựng quy trình kiểm thử hiệu quả hơn.
Flow Analyzer
Cho phép phân tích dữ liệu, tạo biểu đồ và hỗ trợ đánh giá kết quả đo.
Lưu trữ dữ liệu trên server
Dữ liệu đo thô được tự động lưu trên server, cho phép người dùng xem lại dữ liệu tại chỗ hoặc truy cập từ xa, đồng thời phục vụ việc tạo báo cáo và phân tích bằng các script tùy chỉnh.
Điều này đặc biệt hữu ích trong môi trường R&D và production testing, nơi cần lưu trữ và truy xuất số lượng lớn kết quả đo.
Các ứng dụng của Bluetest RTS85HP
RTS85HP được thiết kế chủ yếu cho các ứng dụng kiểm thử trạm gốc và RRU, bao gồm:
- 5G Base Station Testing
- Remote Radio Unit (RRU) Testing
- Massive MIMO Testing
- OTA RF Power Measurement
- TRP Measurement
- ACLR Measurement
- Spurious Emissions Testing
- Radiated Conformance Testing
- R&D cho trạm gốc 4G/5G
- Production Testing
- Đánh giá thiết bị viễn thông trước khi triển khai mạng
Đặc biệt, RTS85HP phù hợp với các hệ thống 5G có kiến trúc anten tích hợp và Massive MIMO.
Thông số kỹ thuật Bluetest RTS85HP
| Thông số | Bluetest RTS85HP |
| Loại hệ thống | Reverberation Test System / OTA Test Chamber |
| Ứng dụng chính | 5G Base Station & RRU Testing |
| Dải tần – Anten 1 | 450 MHz – 12.75 GHz |
| Dải tần – Anten 2 | 6 GHz – 43/67 GHz |
| Số anten đo | 2 anten |
| Công suất RRU tối đa | >200 W |
| Kích thước RRU tối đa | 1,5 × 0,6 × 0,5 m |
| Shielding Isolation | >100 dB |
| Isolation 6–43 GHz | Typ. >80 dB |
| Isolation 43–67 GHz | Typ. >60 dB |
| Phép đo chính | TRP, ACLR, Spurious Emissions |
| Tiêu chuẩn liên quan | 3GPP TS 38.141-2 |
| Công suất tiêu thụ | Typ. 160–220 W |
| Kích thước ngoài | 3500 × 2300 × 2700 mm |
| Khối lượng buồng | Khoảng 1500 kg |
Thông số được đối chiếu từ trang sản phẩm và datasheet chính thức của Bluetest.
Bluetest RTS85HP – Giải pháp OTA cho kiểm thử trạm gốc 5G
Với khả năng hỗ trợ RRU công suất trên 200 W, dải tần rộng 450 MHz–67 GHz, kiến trúc hai anten đo và khả năng thực hiện các phép đo TRP, ACLR và Spurious Emissions, Bluetest RTS85HP là hệ thống phù hợp cho các phòng R&D, nhà sản xuất thiết bị viễn thông và đơn vị kiểm thử trạm gốc 5G.
Việc chuyển các phép đo công suất RF từ conducted testing sang OTA testing giúp RTS85HP đặc biệt phù hợp với các thế hệ trạm gốc có anten tích hợp và kiến trúc Massive MIMO, nơi phương pháp đo từng cổng RF truyền thống ngày càng khó triển khai.
VIAM VINA cung cấp thiết bị đo lường và giải pháp thử nghiệm RF/EMC, hỗ trợ doanh nghiệp, phòng thí nghiệm và đơn vị R&D trong việc lựa chọn, triển khai và tích hợp hệ thống đo kiểm phù hợp với yêu cầu thực tế.
