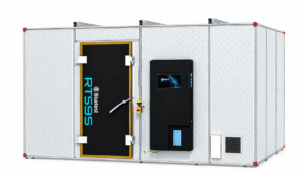

Bluetest RTS95B là hệ thống đo OTA (Over-the-Air) dạng Reverberation Test System, được thiết kế dành cho các thiết bị không dây có kích thước lớn và các ứng dụng yêu cầu không gian đo rộng. Hệ thống hỗ trợ dải tần từ 400 MHz đến 12 GHz, có thể mở rộng lên 43,5 GHz với tùy chọn 5G, phù hợp cho nhiều bài toán kiểm thử RF và hiệu năng kết nối không dây.
Với không gian đo lớn, khả năng hỗ trợ DUT có kích thước lên đến 1,5 × 1,5 × 2 m và bàn xoay tải trọng cao đến 500 kg, Bluetest RTS95B phù hợp cho các ứng dụng như TV, thiết bị gia dụng thông minh, thiết bị M2M, hệ thống điện tử ô tô, thiết bị IoT kích thước lớn và các thiết bị không dây chuyên dụng.
Bluetest RTS95B – Giải pháp OTA cho thiết bị kích thước lớn
Không giống các hệ thống OTA nhỏ gọn dành cho smartphone, module hoặc thiết bị IoT nhỏ, RTS95B được phát triển để tạo ra một không gian đo lớn, giúp kỹ sư có thể kiểm thử các thiết bị có kích thước và hình dạng phức tạp.
Hệ thống có vùng đo lên đến 2 × 2 × 2 m, tạo điều kiện cho việc đánh giá hiệu năng RF trong môi trường đa đường (multipath) và thực hiện các phép đo với nhiều loại thiết bị khác nhau.
Một điểm đáng chú ý của RTS95B là hệ thống có thể hỗ trợ kiểm thử thiết bị đeo hoặc anten đeo trên cơ thể với người thật hoặc phantom, cho phép đánh giá ảnh hưởng của vị trí anten, cách cầm nắm và đặc điểm cơ thể đến hiệu năng RF.
Dải tần rộng từ 400 MHz đến 12 GHz
Bluetest RTS95B hỗ trợ dải tần tiêu chuẩn:
400 MHz – 12 GHz
và có thể mở rộng đến:
Việc hỗ trợ xuống đến 400 MHz giúp RTS95B phù hợp với những ứng dụng cần đánh giá các hệ thống RF ở dải tần thấp, chẳng hạn như:
- Truyền hình mặt đất.
- Hệ thống thông tin liên lạc quân sự, an ninh và khẩn cấp.
- Các hệ thống cellular ở vùng 450 MHz.
- Thiết bị IoT/M2M sử dụng kết nối không dây.
- Các thiết bị và hệ thống RF có yêu cầu đo OTA ở dải tần thấp.
Theo Bluetest, kích thước vật lý lớn của hệ thống giúp tạo điều kiện thực hiện các phép đo chính xác ở những tần số thấp này.
Hỗ trợ DUT kích thước và trọng lượng lớn
RTS95B được thiết kế để đáp ứng các thiết bị có kích thước lớn với:
| Thông số | Bluetest RTS95B |
| Vùng đo / kích thước DUT tối đa | 1,5 × 1,5 × 2 m |
| Dải tần | 400 MHz – 12 GHz |
| Mở rộng 5G | Đến 43,5 GHz |
| Bàn xoay tiêu chuẩn | 1,2 m |
| Bàn xoay tùy chọn | 1,5 m |
| Tải trọng bàn xoay tiêu chuẩn | Đến 150 kg |
| Tải trọng tối đa | Đến 500 kg với bàn xoay 1,5 m |
| Cổng anten 400 MHz – 12 GHz | 4 / 8 / 16 |
| Cổng anten 6 – 43,5 GHz | Tối đa 2 |
| Cách ly che chắn | >100 dB |
| Công suất tiêu thụ điển hình | 160–220 W |
| Kích thước bên ngoài (L × H × D) | 4240 × 2615 × 3500 mm |
| Khối lượng buồng | Khoảng 1750 kg |
Các thông số trên được tổng hợp từ thông tin kỹ thuật hiện hành của Bluetest.
Bàn xoay tải trọng cao
RTS95B được cung cấp tiêu chuẩn với bàn xoay đường kính 1,2 m, hỗ trợ thiết bị có trọng lượng đến 150 kg. Với tùy chọn bàn xoay tải trọng cao đường kính 1,5 m, hệ thống có thể hỗ trợ DUT lên đến 500 kg.
Điều này mở rộng đáng kể phạm vi ứng dụng của hệ thống, đặc biệt đối với các thiết bị gia dụng, hệ thống điện tử ô tô hoặc các thiết bị M2M có kích thước lớn.
Ngoài ra, RTS95B có tùy chọn cửa rộng 1,4 m, giúp thuận tiện hơn khi đưa các thiết bị kích thước lớn vào bên trong buồng đo.
Khả năng kiểm thử thiết bị không dây trong môi trường thực tế
Một ưu điểm quan trọng của Reverberation Chamber là khả năng tạo môi trường đa đường (multipath) có tính lặp lại, giúp đánh giá hiệu năng của thiết bị không dây trong các điều kiện RF phức tạp.
Với RTS95B, kỹ sư có thể thực hiện các phép đo OTA trên nhiều loại thiết bị và cấu hình khác nhau mà không cần thiết lập một hệ thống định vị phức tạp cho từng loại DUT.
Đối với các ứng dụng IoT và M2M, hệ thống có thể được sử dụng để đánh giá hiệu năng của những thiết bị có kích thước lớn như:
- TV thông minh.
- Máy giặt và thiết bị gia dụng thông minh.
- Thiết bị M2M.
- Thiết bị IoT công nghiệp.
- Hệ thống điện tử và thiết bị trong ô tô.
- Thiết bị không dây kích thước lớn.
- Thiết bị đeo và anten body-worn.
Bluetest cũng xác định RTS95B là một giải pháp dành cho large form factor devices, trong đó Reverberation Chamber là phương pháp được CTIA đưa vào kế hoạch kiểm thử OTA cho nhóm thiết bị kích thước lớn hơn notebook.
Ứng dụng trong Automotive và hệ thống không dây
Trong lĩnh vực ô tô, số lượng hệ thống kết nối không dây ngày càng tăng, bao gồm LTE, WLAN, Bluetooth và nhiều hệ thống RF khác. Các vật liệu, kết cấu kim loại và các thiết bị điện tử xung quanh anten có thể ảnh hưởng đáng kể đến khả năng truyền nhận tín hiệu.
Reverberation Chamber cho phép kỹ sư đánh giá hiệu năng của các thiết bị và anten trong điều kiện đa đường, từ đó hỗ trợ quá trình tối ưu thiết kế và đánh giá khả năng kết nối không dây của hệ thống.
RTS95B cũng có thể được sử dụng để đánh giá các hệ thống M2M và thiết bị IoT kích thước lớn, giúp doanh nghiệp kiểm tra hiệu năng kết nối trước khi đưa sản phẩm vào các thử nghiệm thực tế hoặc triển khai sản phẩm.
Kiểm thử thiết bị đeo và anten body-worn
Một điểm đặc biệt của RTS95B là không gian đo lớn, cho phép thực hiện các phép đo với người thật hoặc phantom.
Cấu hình này có thể được sử dụng để nghiên cứu:
- Ảnh hưởng của cơ thể người đến hiệu năng anten.
- Ảnh hưởng của vị trí và hướng đặt anten.
- Sự thay đổi hiệu năng khi thiết bị được sử dụng hoặc cầm nắm.
- Hiệu năng của thiết bị body-worn.
- Các thiết bị wearable và hệ thống liên lạc không dây.
Không gian đo lớn giúp kỹ sư có thể quan sát rõ hơn sự thay đổi hiệu năng RF trong những điều kiện sử dụng gần với thực tế.
Cấu hình anten và khả năng mở rộng
RTS95B hỗ trợ nhiều cấu hình cổng anten tùy theo yêu cầu của hệ thống:
- 4 / 8 / 16 cổng anten trong dải 400 MHz – 12 GHz.
- Tối đa 2 cổng anten trong dải 6 – 43,5 GHz.
Nhờ đó, hệ thống có thể được cấu hình theo yêu cầu đo, ứng dụng và phạm vi tần số của từng phòng thí nghiệm.
Ứng dụng của Bluetest RTS95B
Bluetest RTS95B phù hợp với nhiều lĩnh vực cần đánh giá hiệu năng RF và kết nối không dây của các thiết bị kích thước lớn:
Điện tử & IoT
- Thiết bị IoT kích thước lớn.
- Thiết bị M2M.
- Smart home appliances.
- Thiết bị kết nối không dây.
Viễn thông
- Thiết bị cellular.
- WLAN và các hệ thống kết nối không dây.
- Thiết bị hỗ trợ 5G.
- Các thiết bị cần kiểm thử OTA ở dải tần rộng.
Automotive
- Hệ thống điện tử ô tô.
- Anten và thiết bị RF trên xe.
- Các hệ thống kết nối không dây trong xe.
Thiết bị đeo & anten
- Wearable devices.
- Body-worn antennas.
- Đánh giá ảnh hưởng của cơ thể người đến hiệu năng RF.
Quốc phòng & an ninh
- Hệ thống thông tin liên lạc.
- Thiết bị RF ở dải tần thấp.
- Các ứng dụng yêu cầu đánh giá thiết bị không dây trong môi trường đa đường.
VIAM VINA – Cung cấp giải pháp đo kiểm RF & OTA
Với những hệ thống OTA có yêu cầu cao về không gian đo, dải tần, cấu hình anten và khả năng tích hợp, việc lựa chọn cấu hình phù hợp cần được xem xét dựa trên kích thước DUT, công nghệ không dây, dải tần và mục tiêu kiểm thử.
VIAM VINA cung cấp thiết bị đo lường và giải pháp thử nghiệm RF/EMC, hỗ trợ doanh nghiệp, phòng R&D, phòng thí nghiệm và nhà sản xuất trong việc lựa chọn, triển khai và khai thác các hệ thống đo kiểm phù hợp với yêu cầu thực tế.
Bluetest RTS95B là lựa chọn phù hợp cho các bài toán OTA testing đối với thiết bị không dây kích thước lớn, đặc biệt khi cần kết hợp khả năng đo dải tần thấp từ 400 MHz với không gian đo lớn và khả năng hỗ trợ DUT có trọng lượng cao.
